Семинар по фундаментальным проблемам аэродинамики в формате видеоконференции ЦАГИ им. Н.Е. Жуковского, ИТПМ СО РАН, СПбПУ, ИМех МГУ

Тема: Анализ результатов испытаний контрольной модели CRM в европейской криогенной трансзвуковой трубе ETW

Автор: Владимир Акиндинович Баринов (ЦАГИ) skomorohov@tsagi.ru

На XXVI научно-технической конференции по аэродинамике в пос. им. Володарского (2015 г.) были представлены 2 сообщения по результатам исследований контрольной модели CRM (Control Research Model) в криогенных АДТ при числах Рейнольдса Re = 3 – 30 млн. Геометрия и протоколы испытаний в криогенной трансзвуковой аэродинамической трубе ETW (Кельн) c данными по весовым измерениям, распределению давления в различных сечениях крыла, деформациям консоли крыла были опубликованы в сети Internet. Пример результатов испытаний – величины аэродинамического качества – приведен на рис. 1.

Общая задача исследований – проведение испытаний одной и той же модели CRM в различных АДТ, определение сходимости результатов испытаний путем сравнения их различных условиях. В настоящей работе рассмотрены уникальные результаты, полученные в ETW по аэродинамике, и возможности использования результатов испытаний моделей CRM при небольших числах Re для оценки аэродинамических характеристик самолетов при натурных условиях.

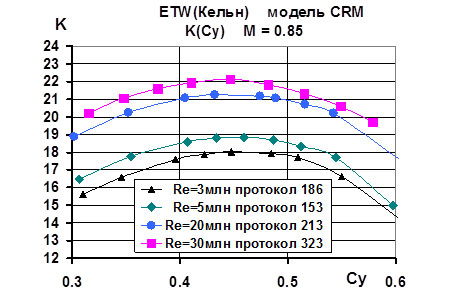

рис. 1. Пример результатов испытаний – величины аэродинамического качества
