Семинар по фундаментальным проблемам аэродинамики в формате видеоконференции ЦАГИ им. Н.Е. Жуковского, ИТПМ СО РАН, СПбПУ, ИМех МГУ

Тема: Численное моделирование движения жидкости и газа в программном комплексе FlowVision

Авторы: Андрей Александрович Аксенов (ОИВТ РАН, ООО «ТЕСИС»), Эдуард Евгеньевич Сон (ОИВТ РАН) andrey@tesis.com.ru, son.eduard@gmail.com

В работе представлен программный комплекс FlowVision, предназначенный для автоматизации инженерных расчетов для решения задач вычислительной гидродинамики. FlowVision основан на конечно-объемном подходе к аппроксимации основных уравнений движения жидкости. FlowVision имеет автоматический построитель неструктурированной локально-адаптивной сетки с возможностью разрешения тонких пограничных слоев. В нем реализован двухуровневый параллелизм. FlowVision обладает широким спектром физико-математических моделей – турбулентности (URANS, LES, ILES), горения, массопереноса с учётом химических превращений и радиоактивного распада, электромагнитогидродинамики, позволяет решать задачи от несжимаемого до гиперзвукового режима за счет использования все-скоростного метода расщепления по физическим переменным для решения уравнений Навье-Стокса.

FlowVision позволяет моделировать многофазные течения, обтекание подвижных относительно области расчета тел, вращающиеся машины, взаимодействия жидкости и конструкций (сопряжение с конечно-элементными кодами). В данной работе показаны примеры решения задач-вызовов: a) посадка космического корабля на воду при торможении ракетными двигателями (Рис. 1); б) моделирование работы человеческого сердца с искусственными и живыми клапанами, с) обтекание модели гиперзвуковой крылатой ракеты в аэродинамической трубе (Рис.2).

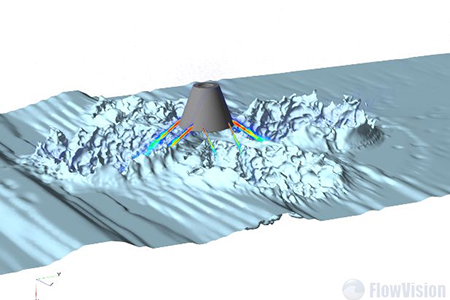

рис. 1

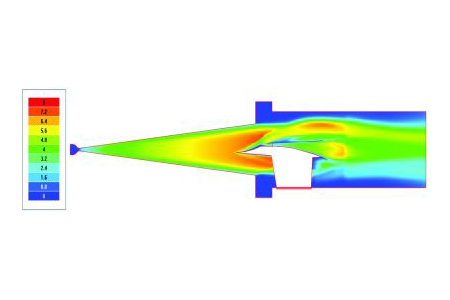

рис. 2
